A Frac-Verteiler ist ein Hochdruck-Flüssigkeitsverteilungssystem, das bei hydraulischen Fracking-Vorgängen (Fracking) verwendet wird, um unter Druck stehende Fracking-Flüssigkeit von mehreren Pumpwagen gleichzeitig zu einem oder mehreren Bohrlöchern zu leiten, zu steuern und zu verteilen. Kurz gesagt: ohne Frac-Verteiler , ist es physikalisch unmöglich, die Leistung von 10–40 Hochdruckpumpen in einem einzigen Bohrloch bei den für moderne Fertigstellungsvorgänge erforderlichen Drücken und Durchflussraten zu koordinieren. Ein typisches Bruchverteiler Sie müssen Arbeitsdrücke von 10.000–20.000 psi und Durchflussraten von mehr als 100 Barrel pro Minute (bpm) bewältigen, was sie zu einem der mechanisch anspruchsvollsten Geräteteile auf jedem Bohrstandort macht. In diesem Artikel wird erklärt, wie Frac-Verteilers Arbeit, die wichtigsten Designtypen, Auswahlkriterien, betriebliche Best Practices und die sich entwickelnde Technologie, die diese kritische Gerätekategorie neu gestaltet.
Was ist ein Frac-Verteiler? Funktion und Kernkomponenten
A Frac-Verteiler fungiert als zentraler Flüssigkeitsknotenpunkt einer hydraulischen Frakturierungsausbreitung – er bündelt den Fluss von mehreren Pumpeneinheiten, sorgt für Isolations- und Flusskontrollfähigkeit und liefert Flüssigkeit mit kontrolliertem Druck an das Behandlungseisen am Bohrlochkopf. Vom Konzept her ähnelt es einem Autobahnkreuz: Mehrere Fahrspuren mit hohem Verkehrsaufkommen (Pumpwagen) verschmelzen zu einem kontrollierten Verkehrsweg, der zu einem einzigen Ziel (dem Bohrloch) führt.
Die Kernfunktion von a Bruchverteiler ist dreifach: Flüssigkeitsverteilung, Druckausgleich und betriebliche Flexibilität. Ohne einen Verteiler würde der direkte Anschluss von 20 einzelnen Pumpenwagen an einen einzelnen Bohrlochkopf ein unüberschaubares Gewirr von Hochdruckeisen erfordern, ohne dass es möglich wäre, einzelne Pumpen für Wartungszwecke zu isolieren, zwischen Bohrlöchern zu wechseln, ohne die Arbeit zu unterbrechen, oder Druckstöße beim An- und Abschalten von Pumpen zu bewältigen.
Schlüsselkomponenten eines Frac-Verteilers
- Sammelkörper (Hauptbohrung): Das zentrale Rohr oder der geschmiedete Körper, durch den die gesamte Flüssigkeit fließt. Die Hauptbohrungsdurchmesser reichen typischerweise von 4 Zoll bis 7 Zoll (nominal), wobei die Wandstärke so ausgelegt ist, dass sie Berstdrücken von 1,5–2× dem Arbeitsdruck standhält. Die meisten Sammelrohrkörper bestehen aus Chromolystahl 4130 oder 4140 und sind wärmebehandelt, um eine Streckgrenze von über 100.000 psi zu erreichen.
- Einlassanschlüsse (pumpenseitig): Individuelle Hochdruckanschlüsse, an denen die Auslassleitungen des Pumpwagens angeschlossen werden. Ein Standard Frac-Verteiler verfügt über 8–24 Einlassanschlüsse, die jeweils mit einem Kükenventil oder Absperrschieber zur individuellen Pumpenisolierung ausgestattet sind. Zu den Verbindungsarten gehören Hammerverschraubungen (Abb. 1502 oder 2002), Flanschverbindungen oder proprietäre Schnellverbindungssysteme.
- Auslassanschlüsse (Brunnenseite): Hochdruckauslässe, die zum Behandlungseisen und zum Bohrlochkopf führen. Multi-Well-Pad-Operationen verwenden Verteiler mit 2–8 Auslassanschlüssen, um die gleichzeitige oder aufeinanderfolgende Behandlung mehrerer Wells zu ermöglichen, ohne zwischen den Stufen herunterzurüsten.
- Absperrventile: Absperrschieber oder Kükenventile an jedem Einlass- und Auslassanschluss ermöglichen die individuelle Isolierung jeder Pumpen- oder Brunnenverbindung, ohne die gesamte Verteilung abzuschalten. Diese Ventile werden typischerweise hydraulisch oder manuell betätigt und sind für den vollen Arbeitsdruck des Verteilers ausgelegt.
- Druckbegrenzungsventil (PRV): Eine sicherheitskritische Komponente, die Flüssigkeit automatisch entlüftet, wenn der Verteilerdruck den maximal zulässigen Arbeitsdruck (MAWP) überschreitet. PRVs werden typischerweise auf 105–110 % des MAWP festgelegt.
- Manometer und Instrumentierungsanschlüsse: Die Drucküberwachung in Echtzeit an mehreren Punkten ermöglicht die frühzeitige Erkennung von Durchflussbeschränkungen, Ventillecks oder Pumpenanomalien. Modern Frac-Verteilers Integrieren Sie elektronische Druckwandler, die an das Datenerfassungssystem des Behandlungswagens angeschlossen sind.

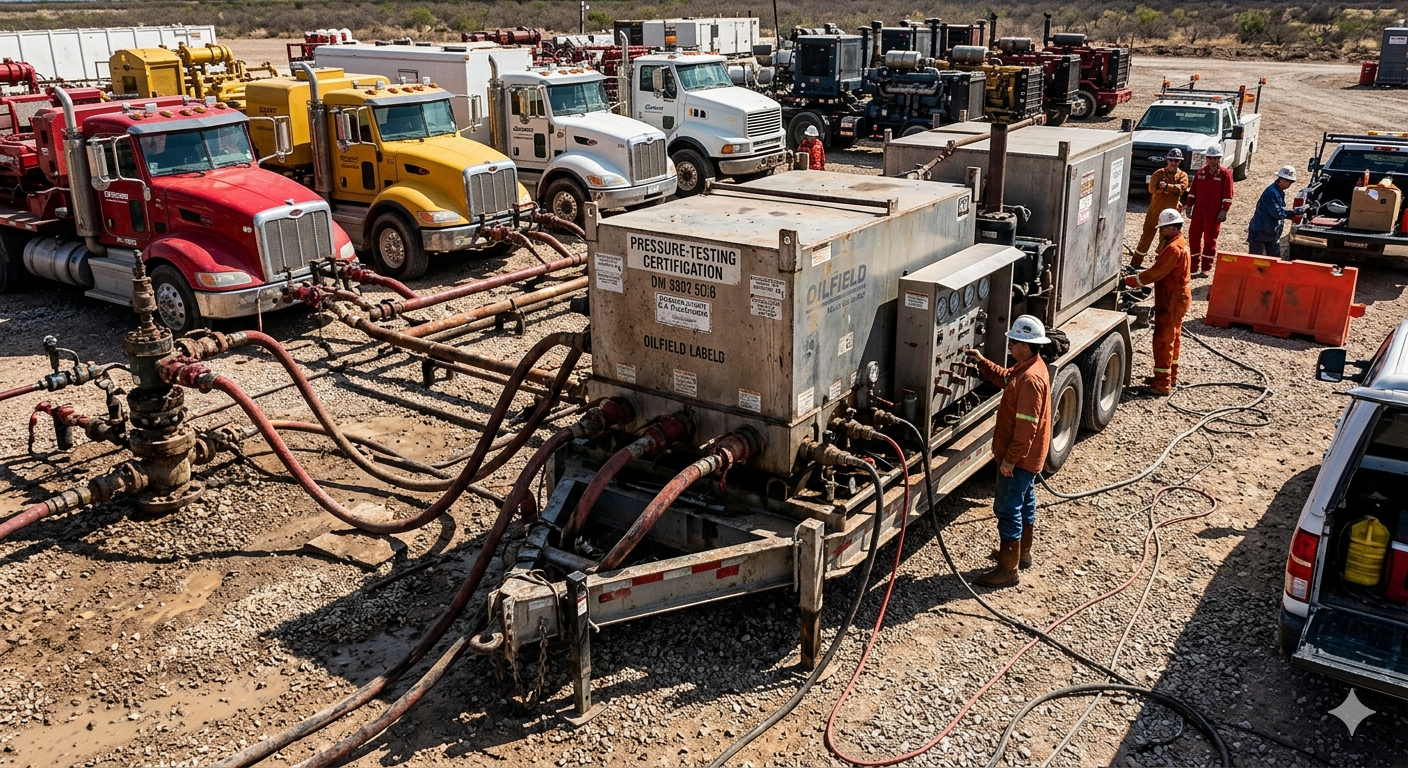

- Kufen-/Anhängerrahmen: Die Verteilerbaugruppe ist für den Transport und den schnellen Einsatz auf einem Stahlgestell oder einem straßenzugelassenen Anhänger montiert. Auf einem Anhänger montierte Einheiten können von einem Standard-Frac-Team in 45–90 Minuten positioniert und angeschlossen werden.
Arten von Frac-Verteilern: traditionell vs. Zipper vs. Combo
Die Frac-Verteiler Der Markt hat sich von einfachen Einzelbrunnenköpfen zu hochentwickelten Mehrbrunnensystemen entwickelt, die das gleichzeitige Aufbrechen benachbarter Bohrlöcher unterstützen können. Drei Hauptkonfigurationen dominieren den modernen Betrieb:
| Parameter | Single-Well-Verteiler | Reißverschlussverteiler | Kombi-/Multiwell-Verteiler |
|---|---|---|---|
| Wells serviert | 1 | 2 (abwechselnd) | 2–8 |
| Typische Einlassanschlüsse | 8–16 | 16–24 | 20–40 |
| Typischer Arbeitsdruck | 10.000–15.000 psi | 10.000–15.000 psi | 10.000–20.000 psi |
| Betriebsmodus | Aufeinanderfolgende Phasen | Im Wechsel zwischen 2 Brunnen | Gleichzeitig oder sequentiell |
| Aufbauzeit | 45–90 Min | 2–4 Std | 4–8 Std |
| Pumpenauslastung | ~60–70 % | ~80–90 % | ~85–95 % |
| Kapitalkosten (relativ) | Niedrig (Grundlinie) | Mittel (40–80 %) | Hoch (100–200 %) |
| Beste Anwendung | Einzelwell-Pads, explorativ | 2-Well-Pads, Pad-Bohrung | Multiwell-Pads, gleichzeitige Fraktur |
Tabelle 1: Vergleich der drei primären Frac-Verteilerkonfigurationen nach wichtigen betrieblichen und kommerziellen Parametern. Zipper- und Combo-Verteiler ermöglichen eine deutlich höhere Pumpenauslastung auf Kosten höherer Komplexität und Kapitalinvestitionen.
Die Zipper Frac Manifold: How It Doubles Pump Efficiency
Die Reißverschluss-Frac-Verteiler ist die bedeutendste betriebliche Innovation im Frac-Verteilerdesign der letzten zwei Jahrzehnte. In einer Reißverschlusskonfiguration wechselt eine einzelne Pumpenverteilung zwischen zwei benachbarten Bohrlöchern – während ein Bohrloch gebrochen wird, wird das andere perforiert und für die nächste Stufe vorbereitet. Dadurch entfällt die unproduktive Zeit (NPT) zwischen den Phasen, die 30–40 % der gesamten Fertigstellungszeit bei Einzelbohrlocharbeiten ausmacht.
Die hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.
Ein Standard Reißverschluss-Frac-Verteiler besteht aus zwei separaten Sammelkörpern, die durch einen Kreuzungsabschnitt mit Absperrventilen verbunden sind, sodass die gesamte Pumpenverteilung durch Öffnen und Schließen von zwei Ventilen von Schacht A nach Schacht B umgeleitet werden kann – ein Schaltvorgang, der weniger als 60 Sekunden dauert.
Frac-Verteilerdruckwerte: Auswahl der richtigen Klasse
Die Druckstufe ist die sicherheitskritischste Spezifikation bei der Auswahl eines Frac-Verteiler . Eine unzureichend spezifizierte Druckauslegung ist die Hauptursache für katastrophale Verteilerausfälle, die tödlich sein und zu Zwischenfällen bei der Bohrlochsteuerung führen können. Die Branche verwendet ein standardisiertes Druckklassensystem, das an API 6A und API 16C ausgerichtet ist:
| Druckklasse | Arbeitsdruck (psi) | Prüfdruck (psi) | Typische Anwendung | Gemeinsame Bildung |
|---|---|---|---|---|
| 10K | 10.000 | 15.000 | Konventioneller Frac, flache Bohrlöcher | Permbecken (einige Zonen) |
| 15K | 15.000 | 22.500 | Standard-Schieferfraktur, Pad-Bohrung | Marcellus, Eagle Ford, Haynesville |
| 20K | 20.000 | 30.000 | Ultra-HPHT, tiefe Brunnen | Deep Haynesville, SCOOP/STACK |
Tabelle 2: Standard-Frac-Verteilerdruckklassen mit entsprechenden Prüfdrücken und typischen Formationsanwendungen. Alle druckführenden Frac-Verteilerkomponenten müssen vor dem Einsatz gemäß den API 16C-Anforderungen hydrostatisch auf das 1,5-fache des Arbeitsdrucks getestet werden.
Die selection of a 15K versus 20K Frac-Verteiler ist nicht nur eine Frage der Sicherheitsmarge, sondern hat direkte Auswirkungen auf die Kosten. Eine Verteilerbaugruppe mit 20K-Einstufung kann 40–70 % mehr kosten als eine entsprechende 15K-Einheit, da schwerere Schmiedekörper, dickere Wände, höherwertige Ventile und strengere Materialqualifikationstests erforderlich sind. Die Verwendung eines 10K- oder 15K-Verteilers in einer Formation, die einen Behandlungsdruck von 18.000 psi erfordert, birgt jedoch ein inakzeptables Risiko eines Versagens der Druckeindämmung.
Materialien und Metallurgie: Warum ein Frac-Verteiler Hochdruck-Schleifanwendungen übersteht
Frac-Verteiler Komponenten sind einer einzigartigen Kombination mechanischer Belastungen ausgesetzt: zyklische Hochdruckbelastung während jeder Stufe, Erosion durch mit Hochgeschwindigkeits-Stützmittel beladene Flüssigkeit (Sandkonzentrationen von 0,5–4 lb/gal bei Geschwindigkeiten von 40–80 ft/s), chemischer Angriff durch saure Vorspülungen und Reibungsreduzierer sowie Ermüdung durch wiederholte Druckbeaufschlagungszyklen über Hunderte von Stufen pro Jahr.
Körper- und Header-Materialien
Die main header body of a Frac-Verteiler wird typischerweise aus AISI 4130- oder 4140-Chromolystahl geschmiedet und auf eine Mindeststreckgrenze von 75.000–100.000 psi (Klasse L oder Klasse P gemäß API 6A) wärmebehandelt. Eine geschmiedete Konstruktion ist zwingend erforderlich – Gusseisen- oder Schweißkonstruktionen können der zyklischen Ermüdungsbelastung im Frac-Betrieb nicht zuverlässig standhalten. Durch das Schmieden werden innere Hohlräume und gerichtete Kornschwächen beseitigt, die Gussteile anfällig für Ermüdungsrisse machen.
Für Anwendungen im sauren Bereich (vorhandenes H₂S) müssen die Materialien die Anforderungen von NACE MR0175/ISO 15156 erfüllen, die die maximale Härte auf 22 HRC begrenzen, um Sulfidspannungsrisse zu verhindern. Sauer-Service Frac-Verteilers Verwenden Sie niedriglegierte Kohlenstoffstähle mit kontrollierter Chemie anstelle hochfester Legierungen und akzeptieren Sie niedrigere Druckwerte im Austausch für Säurebeständigkeit.
Erosionsschutztechnologien
Proppant-Erosion ist der primäre Verschleißmechanismus in Frac-Verteiler Körper, insbesondere an T-Stücken, Bögen und Ventilsitzen, wo Strömungsgeschwindigkeit und Turbulenzen ihren Höhepunkt erreichen. Es werden drei primäre Strategien zur Erosionsminderung eingesetzt:
- Austauschbare Verschleißhülsen: Hartmetall- oder gehärtete Stahleinsätze, die die Innenbohrung in Zonen mit hoher Erosion auskleiden. Diese sind als Verschleißteile konzipiert und können bei planmäßiger Wartung ausgetauscht werden, ohne dass der gesamte Verteilerkörper ausgetauscht werden muss. Eine Standard-Verschleißhülse hat je nach Stützmittelkonzentration und -typ eine Lebensdauer von 200–500 Frac-Stufen.
- Ventilgarnitur aus Wolframcarbid: Absperrschieber und Kükenventile im Frac-Einsatz verwenden Wolframcarbid-Sitze und Innengarniturkomponenten mit einer Vickers-Härte von 1.500–2.400 HV – weitaus härter als das durch sie fließende 100-Mesh-Quarzsand-Stützmittel (ca. 800 HV).
- Optimierung der Fließweggeometrie: Modern Frac-Verteiler Die Konstruktionen nutzen numerische Strömungsmechanik (CFD), um die Geometrie der Innenbohrung zu optimieren, Turbulenzen an Verbindungsstellen um 20–40 % zu reduzieren und die mittlere Zeit zwischen verschleißbedingten Wartungsarbeiten zu verlängern.
Frac-Verteilerbetrieb: Aufbau, Tests vor dem Auftrag und Phasenausführung
Richtiges Betriebsverfahren für a Frac-Verteiler ist genauso wichtig wie die Spezifikation der Ausrüstung. Die meisten Geräteausfälle vor Ort werden durch Verfahrensfehler verursacht – unzureichende Druckprüfungen, falsche Ventilreihenfolge oder Verbindungsfehler – und nicht durch Gerätedefekte.
Protokoll zur Druckprüfung vor der Einstellung
Jeder Frac-Verteiler Die Baugruppe muss vor jeder Arbeit einem Drucktest auf den maximal zu erwartenden Behandlungsdruck oder auf den Nennbetriebsdruck des Verteilers unterzogen werden, je nachdem, welcher Wert niedriger ist. Das Standardprotokoll umfasst:
- Niederdrucktest (200–500 psi): Bestätigt, dass alle Verbindungen ordnungsgemäß hergestellt sind und die Ventile sitzen. Vor dem Fortfahren ist eine 10-minütige Haltezeit ohne Druckabfall erforderlich.
- Hochdrucktest (bis MAWP oder maximaler erwarteter Behandlungsdruck): Ein 10-minütiges Halten bei vollem Prüfdruck mit einem Abfall von nicht mehr als 50 psi ist zulässig. Jeder darüber hinausgehende Zerfall erfordert eine sofortige Untersuchung und erneute Tests, bevor der Betrieb aufgenommen wird.
- Ventilfunktionstest: Jedes Absperrventil wird unter Druck zyklisch geöffnet und geschlossen, um den ordnungsgemäßen Betrieb zu überprüfen. Ein Ventil, das den Differenzdruck nicht halten kann, wird außer Betrieb gesetzt und umgangen oder ersetzt.
- Überprüfung des PRV-Sollwerts: Die pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.
Phasenausführung: Ventilmanagement während eines Frac-Jobs
Während einer Bruchphase wird die Frac-Verteiler Der Bediener ist für die Verwaltung der Einlass- und Auslassventilpositionen in Echtzeit verantwortlich. Die Standardarbeitsanweisung erfordert:
- Schließen Sie niemals ein nachgeschaltetes (brunnenseitiges) Ventil, während die Pumpen laufen: Das Schließen des Brunnenauslasses, während die Pumpen laufen, führt zu einem „Deadhead“-Zustand – der Druck steigt innerhalb von Sekunden auf den Einschaltdruck der Pumpe und übersteigt möglicherweise den MAWP des Verteilers. Alle Pumpeneinheiten müssen abgeschaltet werden, bevor die Ventile auf der Brunnenseite geschlossen werden.
- Sequentielles Einschalten der Pumpe: Die Pumpen werden einzeln über ihre einzelnen Einlassventile online geschaltet, sodass der Bediener die Druckreaktion überwachen und die Integrität des Verteilers bestätigen kann, bevor er weitere Pumpen hinzufügt.
- Verfahren zum Wechseln des Reißverschlussverteilers: Beim Wechsel zwischen Brunnen im Zipper-Betrieb wird das Ventil des Aufnahmebrunnens geöffnet, bevor das Ventil des Behandlungsbrunnens geschlossen wird. Dadurch wird ein kontinuierlicher Fluss gewährleistet und Druckschläge verhindert, die den Ventil- und Armaturenverschleiß beschleunigen.
Frac-Verteilertechnologie der nächsten Generation: Automatisierung und Fernbedienung
Die Frac-Verteiler befindet sich in einem bedeutenden technologischen Wandel, der durch den Vorstoß der Branche hin zu entfernten und autonomen Bohrstandorten vorangetrieben wird – ein Trend, der durch Arbeitskosten, HSE-Überlegungen und die Integration von Elektrofracking (E-Frac)-Spreads beschleunigt wird.
Automatisierte Ventilsteuerungssysteme
Nächste Generation Frac-Verteilers Integrieren Sie hydraulisch oder elektrisch betätigte Ventile, die vom Behandlungswagen aus gesteuert werden, sodass das Personal die Verteilerventile in der Hochdruckzone in der Nähe des Bohrlochkopfs nicht mehr manuell betätigen muss. Automatisierte Ventilsysteme können die Reißverschlussschaltsequenz in weniger als 5 Sekunden ausführen (im Vergleich zu 30–60 Sekunden bei manueller Betätigung), wodurch NPT- und Druckschwankungen bei Bohrlochübergängen reduziert werden.
Fortschrittliche Steuerungssysteme umfassen eine Verriegelungslogik, die verhindert, dass Bediener unbeabsichtigt Deadhead-Zustände erzeugen. Wenn ein Befehl zum Schließen eines Ventils auf der Bohrlochseite ausgegeben wird, während die Pumpen einen voreingestellten Durchflussschwellenwert überschreiten, warnt das System den Bediener und erfordert eine Bestätigung, bevor der Befehl ausgeführt wird.
Integrierte Sensorarrays und vorausschauende Wartung
Modern Frac-Verteiler Designs integrieren Ultraschall-Wandstärkensensoren in Zonen mit hoher Erosion und übertragen Echtzeit-Verschleißdaten an den Behandlungswagen. Wenn die Wandstärke an einer überwachten Stelle unter einen voreingestellten Schwellenwert fällt (normalerweise 80 % der ursprünglich vorgesehenen Dicke), markiert das System die Komponente zur Inspektion oder zum Austausch im nächsten geplanten Wartungsfenster – bevor ein Fehler auftritt.
Akustische Emissionssensoren können Mikrorisse in Verteilerkörpern erkennen, bevor sich Risse durch die Wand ausbreiten, und so frühzeitig vor Ermüdungsschäden warnen, die einer visuellen Inspektion entgehen würden. Branchendaten deuten darauf hin, dass vorausschauende Wartungsprogramme, die auf einer kontinuierlichen Sensorüberwachung basieren, den Durchschnitt verlängern können Frac-Verteiler Die Lebensdauer wird um 20–35 % verkürzt und ungeplante Geräteausfälle um über 60 % reduziert.
Inspektion und Wartung von Frac-Verteilern: Was Industriestandards erfordern
Frac-Verteiler Inspektions- und Wartungsanforderungen werden durch API RP 7L, API 16C und betreiberspezifische QS-Programme geregelt. Die Folgen eines Verteilerversagens – Flüssigkeitsaustritt unter hohem Druck, mögliche Entzündung und Personenschäden – machen die Einhaltung der Vorschriften nicht verhandelbar.
- Sichtkontrolle nach der Arbeit: Nach jeder Frac-Arbeit werden alle Außenflächen, Verbindungspunkte, Ventilschäfte und Manometer visuell auf Undichtigkeiten, mechanische Schäden, Erosionsrillen und Korrosion überprüft. Alle Armaturen, die sichtbare Erosion am Außendurchmesser aufweisen, werden zur Maßprüfung außer Betrieb genommen.
- Ultraschalldickenprüfung (UT): Die Mindestwandstärke wird an allen erosionsgefährdeten Zonen (T-Stücke, Bögen, Ventilkörper) mit kalibrierten Ultraschallmessgeräten gemessen. Messungen unterhalb der berechneten Mindestwandstärke (gemäß ASME B31.3 oder API 6A) erfordern eine sofortige Außerbetriebnahme.
- Magnetpulverprüfung (MPI) oder Farbeindringprüfung (DPT): Wird an Schweißzonen, Gewindeverbindungen und Bereichen mit beobachteter Erosion durchgeführt, um oberflächenbrechende Risse zu erkennen. MPI wird für magnetische Materialien bevorzugt; DPT wird bei nichtmagnetischen Legierungen verwendet.
- Vollständige Rezertifizierung des hydrostatischen Tests: Erforderlich jährlich oder nach jeder Reparatur, bei 1,5-fachem Arbeitsdruck für mindestens 10 Minuten. Rezertifizierungsaufzeichnungen müssen auf die spezifische Seriennummer des Verteilers zurückführbar sein und für die gesamte Lebensdauer des Geräts aufbewahrt werden.
- Ventilüberholung und -austausch: Absperrschieber im Frac-Verteilerbetrieb erfordern in der Regel einen Sitz- und Dichtungsaustausch nach 150–300 Betriebszyklen (Öffnen/Schließen unter Druck). Eine verspätete Ventilwartung ist die Hauptursache für Ventillecks im Betrieb bei aktiven Ventilen Frac-Verteilers .
Häufig gestellte Fragen: Frac-Verteiler
F1: Was ist der Unterschied zwischen einem Frac-Verteiler und einem Behandlungseisen?
A Frac-Verteiler ist der zentrale Verteilungsknotenpunkt, der Pumpenströme bündelt und an einzelne Brunnenanschlüsse weiterleitet. „Eisenaufbereitung“ bezieht sich auf die Hochdruckrohrsegmente, Hammerverbindungen und Winkelstücke, die den Verteilerauslass mit dem Bohrlochkopf verbinden. Der Verteiler ist eine feste Baugruppe, die auf einem Gestell oder Anhänger montiert ist. Bei der Behandlung von Eisen handelt es sich um die vor Ort montierten Rohrleitungen zwischen Verteiler und Bohrlochkopf, die für jede Aufgabe unterschiedlich konfiguriert werden. Beide müssen für den gleichen Arbeitsdruck ausgelegt sein, erfüllen aber grundsätzlich unterschiedliche Funktionen im Strömungsweg.
F2: Wie viele Pumpwagen kann ein Frac-Verteiler bewältigen?
Standard Frac-Verteilers sind mit 8–24 Einlassanschlüssen ausgestattet. Bei einer typischen Großflächenkomplettierung im Perm-Becken werden 18 bis 24 Pumpeneinheiten eingesetzt, was einen Verteiler mit mindestens ebenso vielen Einlassanschlüssen erfordert. Jeder Einlassanschluss bewältigt die volle Nenndurchflussrate eines Pumpwagens – typischerweise 25–50 bpm pro Einheit bei Betriebsdruck. Die Hauptbohrung des Verteilers muss so dimensioniert sein, dass der maximale Gesamtdurchfluss (Summe aller aktiven Pumpen) keine Flüssigkeitsgeschwindigkeit von mehr als 30–40 Fuß/s erzeugt, was der Erosionsschwelle für Stahl unter mit Stützmitteln beladenem Fluss entspricht.
F3: Was ist eine „Rakete“ in der Frac-Mannigfaltigkeitsterminologie?
Eine „Rakete“ (manchmal auch „Frac-Rakete“ oder „Raketenverteiler“ genannt) ist ein älterer, einfacherer Stil Frac-Verteiler bestehend aus einem einzigen länglichen Kopfkörper mit mehreren Einlass- und Auslassöffnungen, aber minimaler integrierter Ventilsteuerung. Der Name leitet sich von der zylindrischen Form der frühen Entwürfe ab. Moderne Verteilersysteme haben Raketen bei Schiefereinsätzen mit hoher Schieferzahl aufgrund ihrer überlegenen Fähigkeit zur Strömungskontrolle weitgehend ersetzt, Raketen werden jedoch weiterhin für einfachere konventionelle Frac-Operationen verwendet, bei denen die Kostenminimierung der Hauptgrund ist.
F4: Wie geht ein Frac-Verteiler mit dem Druckanstieg um, wenn eine Pumpe hinzugefügt oder entfernt wird?
Wenn dem Aufstrich eine Pumpe hinzugefügt wird, öffnet sich deren Auslassventil Frac-Verteiler wird langsam geöffnet – nicht aufgeschnappt –, während die Pumpe vor dem Anschluss an den Verteiler auf Leitungsdruck gebracht wird. Dieser „Soft-Connect“-Vorgang, der 10–30 Sekunden dauert, verhindert einen hydraulischen Schlag, der auftreten würde, wenn eine Hochdruckpumpe plötzlich mit einem Verteiler mit anderem Druck verbunden würde. Moderne automatisierte Verteilersysteme verfügen über eine Druckausgleichslogik für das Einlassventil: Das Ventil öffnet sich erst vollständig, wenn die Druckdifferenz darüber unter 500 psi abfällt, wodurch ein reibungsloser Druckübergang gewährleistet wird.
F5: Welche Zertifizierungen sollte ein Frac-Verteiler tragen?
Eine ordnungsgemäß zertifizierte Frac-Verteiler sollte Dokumentation für Folgendes mit sich führen: Einhaltung der Druckstufen API 6A oder API 16C für alle druckführenden Komponenten; Materialtestberichte (MTRs), die alle druckführenden Teile auf ihre Hitze- und Chargennummern zurückführen; Von einem qualifizierten Prüfer unterzeichnetes hydrostatisches Prüfzertifikat; Zertifikate zur Prüfung der Ventilleistung; und, sofern zutreffend, NACE MR0175-Konformitätsdokumentation für saure Dienste. Einige Betreiber verlangen vor dem Einsatz an ihren Standorten zusätzlich eine Geräteinspektion durch eine anerkannte Inspektionsstelle (Third Party Equipment Inspection, TPEI).
F6: Wie unterscheidet sich ein Frac-Verteiler von einem Produktionsverteiler?
Während es sich bei beiden um Flüssigkeitsverteilungssysteme handelt, a Frac-Verteiler und ein Produktionsverteiler unterscheiden sich grundlegend in Design und Serviceanforderungen. A Frac-Verteiler ist ein temporäres Hochdrucksystem (10.000–20.000 psi), das für den kurzzeitigen, zyklischen Pumpenbetrieb mit abrasiven, mit Stützmitteln beladenen Flüssigkeiten konzipiert ist. Ein Produktionsverteiler ist ein permanentes System mit niedrigerem Druck (typischerweise 1.000–5.000 psi), das für einen kontinuierlichen, stationären Fluss produzierter Kohlenwasserstoffe ausgelegt ist. Bei Produktionsverteilern stehen Korrosionsbeständigkeit und langfristige Abdichtung im Vordergrund. Frac-Verteilers Priorisieren Sie Druckstufe, Erosionsbeständigkeit und schnelle Feldrekonfiguration.
Fazit: Der Frac-Verteiler ist das Rückgrat jedes modernen Fertigstellungsvorgangs
A Frac-Verteiler ist weit mehr als ein passives Rohrstück – es ist die hydraulische Kommandozentrale einer hydraulischen Frakturierungsstrecke, und seine Spezifikation, Wartung und Betrieb bestimmen direkt die Arbeitseffizienz, die Personalsicherheit und die Fertigstellungsqualität. Die Auswahl des richtigen Verteilertyps (Einzelbrunnen, Reißverschluss oder Kombination), der Druckklasse (10 K, 15 K oder 20 K) und der Materialspezifikation für Ihre Formation und Betriebsbedingungen ist eine technische Entscheidung mit erheblichen Kosten- und Sicherheitsfolgen.
Die data makes a compelling case for investing in high-quality Frac-Verteiler Ausrüstung: Reißverschlussverteiler reduzieren den NPT-Abschluss um 30–40 %, automatisierte Ventilsysteme reduzieren verteilerbedingte Vorfälle um über 60 % und vorausschauende Wartungsprogramme verlängern die Lebensdauer der Ausrüstung um 20–35 %. Da die Industrie weiterhin auf höhere Pumpenzahlen, höhere Behandlungsdrücke und den gleichzeitigen Betrieb mehrerer Bohrlöcher drängt, ist die Bruchverteiler wird nur noch zentraler – und technisch anspruchsvoller – im Komplettierungsgerätestapel werden.
